产品名称:
产品型号:
产品类别: |
MG-TA系列,明景热成像一体化智能高速云台摄像机MG-TA系列
MG-TA系列
明景电子(MINKING)产品---明景热成像产品系列 |
产品备注: |
明景新产品采用热成像技术应用于监控产品。夜间及恶劣气候条件下的目标监控,伪装及隐蔽目标的识别,采用国际上最先进第三代非制冷氧化钒(VOx)红外焦平面探测器, 320×240像元。 |
|
|
|
|
产品技术参数说明 |
|
|
|
产品概述:明景新产品采用热成像技术应用于监控产品。

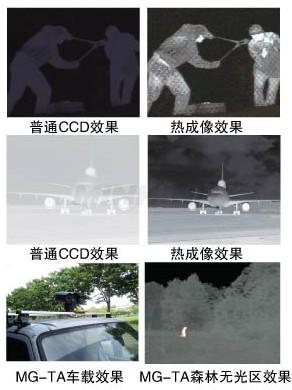

夜间及恶劣气候条件下的目标监控
夜晚,需可见光工作的设备已经不能正常工作,如果采用人工照明,则容易暴露目标。若采用微光夜视设备,它同样也工作在可见光波段,依然需要外界光照明。而红外热成像仪是被动接受目标自身的红外热辐射,无论白天黑夜均可以正常工作,并且也不会暴露自己。同样在雨、雾等恶劣的气候条件下,由于可见光的波长短,克服障碍的能力差,因而观测效果差,但红外线的波长较长,特别是工作在8-14um的热成像仪,穿透雨、雾的能力较强,因此在夜间以及恶劣 气候条件,采用红外热成像监控设备仍可以正常地对各种目标进行监控。
防火监控
由于红外热成像仪是反映物体表面温度而成像的设备,因此除了夜间可以作为现场监控使用外,还可以作为有效的防火报警设备,在大面积的森林中,火灾往往是由不明显的隐火引发的。用现有的普通方法,很难发现这种隐性火灾苗头。而应用红外热成像仪可以快速有效地发现这些隐火,并且可以准确判定火灾的地点和范围,透过烟雾发现着火点,做到早知道早预防,早扑灭。
伪装及隐蔽目标的识别
伪装是以防可见光观测为主,犯罪分子作案时通常会隐蔽在草丛及树林中,由于野外环境的恶劣及人的视觉错觉,容易产生错误判断。红外热成像仪是被动接受目标自身的热辐射,人体和车辆的温度及红外辐射一般都远大于草木的温度及红外辐射,因此不易伪装,也不容易产生错误判断
特点
- 采用国际上最先进第三代非制冷氧化钒(VOx)红外焦平面探测器, 320×240像元;
- 提供极好的图像质量和热灵敏度,可探测温差小于或者等于85mK(相当于f/1时,<35mK);
- 热成像探测距离超过500m,可在全黑、薄雾和烟雾的条件下,提供轮廓鲜明和清晰的热图像;
- 红外热像仪和摄像机通过视频切换,实现24小时全天候监控;内置了加热器,即使在极冷以及极端恶劣的环境中,显示器上也能得到完美的监控图像;
- 要求,能防潮和防水,两者的工作温度范围为-32°C~+55°C;
- 360°无限位旋转,仰视角度180°无盲点;
- 6条巡视轨迹,128个预置位;
产品参数
型号 |
MG-TA3250 |
MG-TA3235 |
MG-TA3225 |
MG-TA3219 |
MG-TA1619 |
热成像仪性能 |
焦平面阵列(FPA),非制冷微测辐射热计 |
探测器类型 |
320x240像素 |
160x120像素 |
光谱范围 |
7.5 ~ 13.5μm |
视场 |
14°(水平) ×11°(垂直),50mm镜头 |
20°(水平) ×15°(垂直),35mm镜头 |
27.8°(水平)×20.9(垂直),25mm镜头 |
36°(水平) ×27°(垂直),19mm镜头 |
18°(水平) ×14°(垂直),19mm镜头 |
空间分辨力(IFOV) |
0.760 mrad(50mm镜头) |
1.086 mrad(35mm镜头) |
1.386 mrad(35mm镜头) |
2 mrad(19mm镜头),
|
探测距离 |
约2.2km |
约1.6km |
约1.1km |
约880m |
约780m |
约560m |
约430m |
约310m |
温度灵敏度 |
< 85 mK 在F=1.6时 |
图像帧频 |
8.3 Hz (PAL) |
调焦 |
固定 |
电子变焦 |
2× |
图像处理 |
自动增益控制(AGC),数字图像细节增强(DDE)技术 |
辅助摄像机参数 |
型号 |
FCB-CX980P(标准配置) |
FCB-CX1010P(可选配置) |
名称 |
SONY 26x D/N |
SONY 36x D/N |
影像感应器 |
1/4〞Exview HAD CCD |
有效像素 |
752(H)×582(V) |
同步系统 |
内同步或者外同步 |
视频输入 |
VBS 1.0Vp-p/75 ohms |
白平衡 |
自动/手动/室内/室外/自动跟踪/一键式 |
扫描系统 |
15.625KHz(H) 50Hz(V) |
水平解像度 |
480TVL |
530TVL |
信噪比 |
>50dB |
>50dB |
电子快门 |
1/1~1/10,000s |
1/1~1/10,000s |
最低照度 |
0.01Lux |
0.01Lux |
焦距长度 |
f=3.5~91mm |
f=3.4~122.4mm |
变焦倍数 |
Optic 26× Digital 12× |
Optic 36× Digital 12× |
光圈&变焦 |
自动/手动 |
智能云台参数 |
水平角度 |
360° |
垂直角度 |
+90°~-90° |
水平转动 |
0~60°/s |
上下转动 |
0~40°/s |
水平最高速度 |
80°/s |
垂直最高速度 |
60°/s |
预置位,巡视轨迹 |
128个预置位,至多储存6条巡视轨迹 |
控制方式 |
RS485,内置16种协议,波特率从2400Bps到19200Bps可选,RS485 |
线扫速度 |
0.5~30°/s |
轨迹自学习 |
40秒 |
报警四路输入 |
常开方式,闭合报警 |
报警一组输出 |
常开、常闭输出。 |
电源(选配) |
AC24V±10% |
功耗 |
50VA |
重量 |
10Kg |

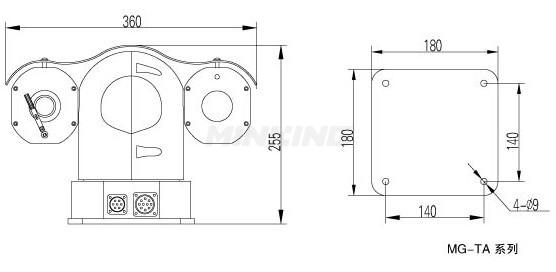

安装方式 |
平面底座安装 |
相对湿度 |
10-90% |
操作温度 |
-35℃~55℃ |
防水等级 |
IP66 |
|
|
|
|
|
|
|
|
|
|
|
|
