| 产品型号 |
视频输入 |
压缩格式 |
音频输入 |
报警输入 |
报警输出 |
输出方式 |
回放路数 |
| VC-8016HF |
16 |
D1 |
16 |
16 |
4 |
VGA/TV/SPOT |
16路实时 |
| VC-8016HS |
16 |
CIF |
0 |
16 |
4 |
VGA/TV/SPOT/LOOP |
16 |
特点：
● 支持VGA和TV扩展双显输出；最大支持1280×1024模式；支持矩阵输出功能；
● HF系列:16路全实时D1预览录像，16路D1同步回放；
● HC/HS系列:8/16路D1预览，支持8/16路CIF同步回放；
● 可合理配置4/8路D1录像效果，进行实时D1回放；
● 多媒体线性技术存储；硬盘盘组管理与冗余录像；
● 10/100M网络自适应，支持 TCP/IP、PPPOE、DDNS、SNTP/NTP、
● RTP/RTCP/RTSP等多种网络协议、全球眼平台接入；
● 具有报警主机处理功能，多种联动输出模式；
● 备份方式灵活，USB或网络可高速备份；
● 软件功能在线定制，满足用户不同需求。
详细参数：
| 视频参数 |
|
| 视频压缩标准 |
H.264 |
| 回放分辩率 |
8016HF:PAL:704×576(D1),352×288(CIF)8016HS: PAL:352×288(CIF) |
| 视频输入 |
16路视频输入，BNC插座，1.0Vp~p，75Ω |
| 支持制式 |
PAL/NTSC/SECAM |
| 视频输出 |
1路TV输出 (BNC插座，1.0Vp~p，75Ω) / 1路标准VGA输出，DIN-15插座
1路SPOT矩阵输出 (BNC插座，1.0Vp~p，75Ω)
16路LOOP(环通)输出(8016HS) |
| 视频输出码率 |
32kbps~4096kbps |
| 抓图功能 |
支持预览、回放抓图(JPEG格式) |
| 音频参数 |
|
| 音频压缩标准 |
G.726/ADPCM |
| 音频输入 |
16路音频输入，RCA插座，2 Vp~p，600Ω |
| 音频输出 |
1路音频输出，RCA插座，2 Vp~p，600Ω |
| 语音对讲输入 |
1路对讲输入，RCA插座，2 Vp~p，600Ω |
| 硬盘驱动器 |
|
| 类型 |
8个SATA接口 |
| 最大容量 |
单个SATA接口最大支持2T硬盘 |
| 录像管理 |
|
| 录像保存 |
支持盘组存储(普通、报警、冗余、备份)/网络 |
| 录像回放 |
8016HF：16路实时D1回放
8016HS：16路CIF同步回放 |
| 备份方式 |
本机/移动硬盘/U盘/DVD/网络 |
| 外部接口 |
|
| 网络接口 |
1个10M/100M/1000M自适应以太网接口(RJ45) |
| 串行接口 |
1个RS232接口 |
| USB接口 |
2个前置USB接口 |
| 键盘接口 |
1个键盘RS485接口 |
| 云台接口 |
1个RS422接口 |
| 报警输入 |
16路报警输入 |
| 报警输出 |
4路报警输出 |
| 其他 |
|
| 电源/功耗 |
220V±10%，110V±10% / ≤30W(不接硬盘) |
| 工作温度/湿度 |
0℃--+50 ℃ / 10%~90%RH |
| 机箱 |
2U |
| 尺寸 |
435×465×95mm(宽×深×高) |
| 重量 |
8.10~8.60Kg(不含硬盘、配件) |
操作面板：

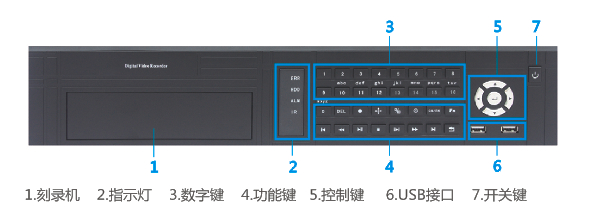

前面板

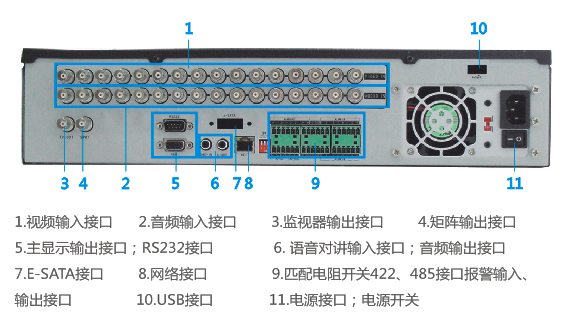

后面板
|
